一、产品概述

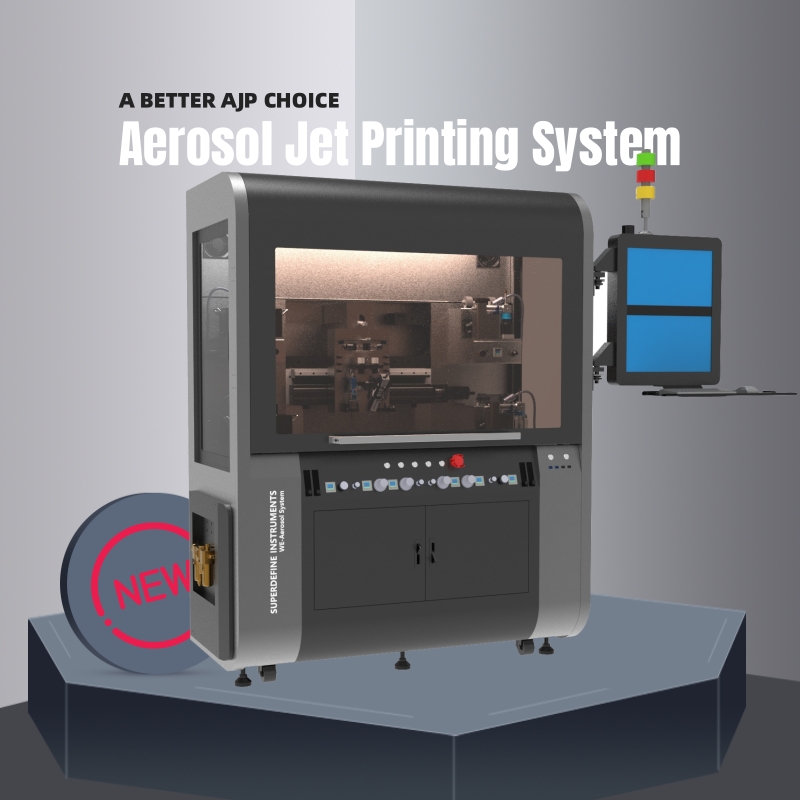

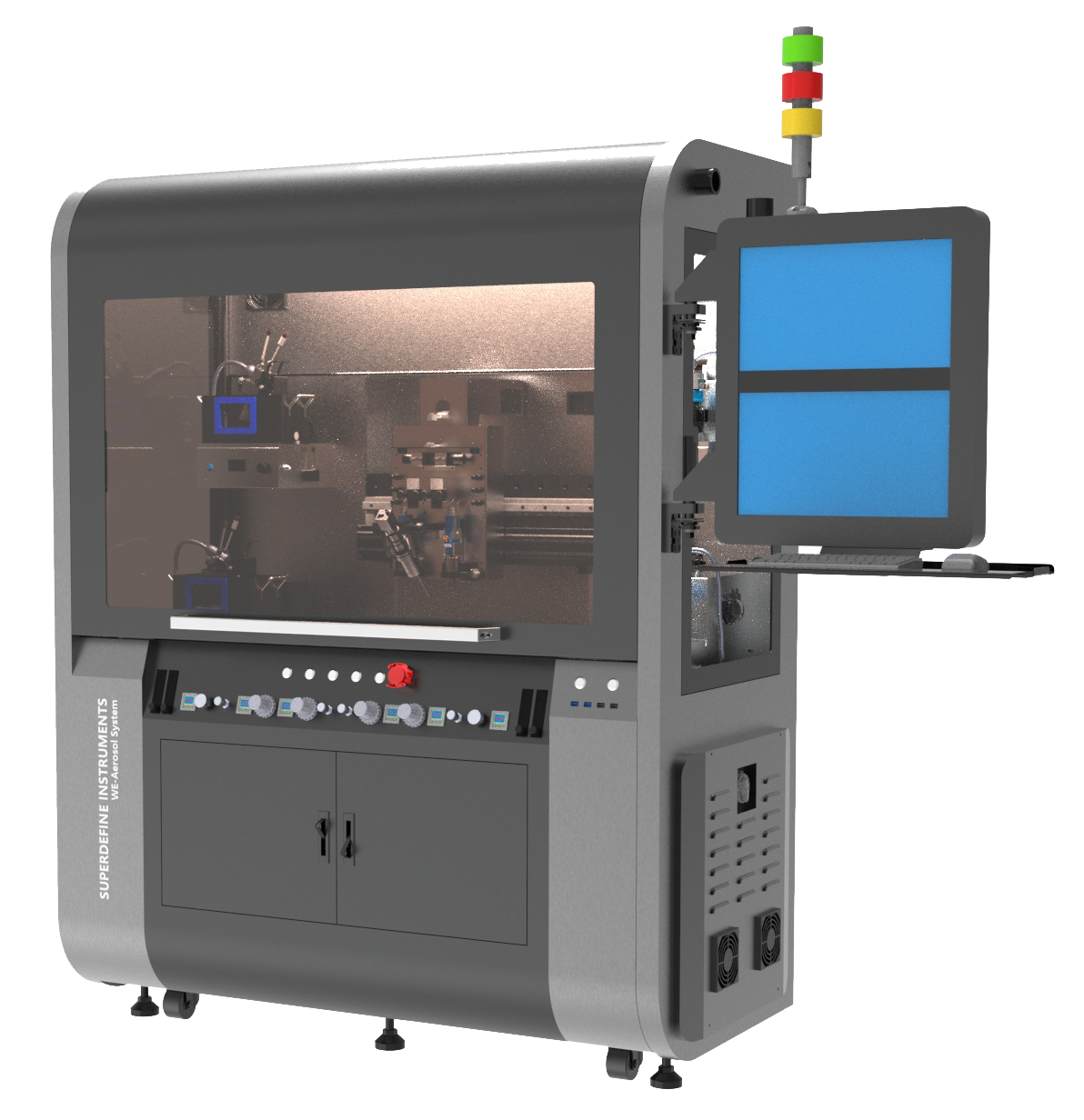

气溶胶喷射打印系统基于创新的高精度聚焦气鞘技术，融合超声雾化与气动雾化双雾化方案，并集成高精度运动控制平台、三级机器视觉系统及智能化打印软件，构建了一套从数字设计到复杂微/纳尺度三维结构制造的一站式精密增材制造解决方案。该系统具有材料适用范围广、打印精度高、工艺控制能力强、结构成形能力优异等突出优势，可实现对纳米金属、陶瓷、聚合物等多种功能材料墨水（覆盖宽粘度范围）的稳定雾化与精准沉积。设备支持在平面、曲面及柔性基底上的非接触、高一致性打印，显著降低工艺开发难度，大幅缩短从概念设计到功能原型的转化周期。

二、功能特点与核心优势

1. 卓越的全材料兼容性

1）功能详述：

*   核心的超声与气动双模雾化机制，可适配从低粘度溶液到高粘度浆料（1-1000 cP）的广泛材料体系。

*   无需对墨水进行复杂的改性处理：仅需使用水、乙醇等常见溶剂将纳米/微米材料（如银纳米线、碳纳米管、PZT陶瓷、环氧树脂）分散或溶解为溶液/悬浮液即可形成可用墨水。

2）核心优势：

*   摒弃繁琐的墨水开发：避免了传统喷墨打印中为调节流变性而添加的复杂分散剂与助剂，消除了添加剂对最终产品电学、力学性能的潜在负面影响。

*   加速研发进程：研究人员可专注于材料本身的性质，而非打印适配性，从而将新材料从实验室配方转化为可打印墨水的周期缩短数倍。

2. 无与伦比的打印精度与控制能力

1）功能详述：

*   采用精密聚焦气鞘技术，构建稳定的环状气流聚焦微通道，将雾化液滴精准地输送至基底。

*   配备机械与气动双快门系统，可实现毫秒级的材料启停控制，杜绝渗漏和拖尾现象。

*   支持打印线宽的原位、实时测量，用户可在打印过程中动态调整参数以确保一致性。

2）核心优势：

*   实现超高精度制造：可实现最高5μm的特征线条宽度，重复定位精度±1μm。

*   卓越的图案保真度：有效抑制打印飞溅，在玻璃、硅片、柔性PCB乃至曲面壳体上均能呈现清晰、精确的图案。

3. 真正的三维增材制造能力

1）功能详述：

*   系统支持非接触式、可变打印间距（Stand-off Distance）的打印模式，喷头可在距离基底1-10mm的范围内稳定工作。

*   强大的Z轴控制系统允许进行层层堆叠的垂直构建，并可跨越已有的微观结构进行打印，实现嵌入式封装。

2）核心优势：

*   解放设计自由度：可直接打印高深宽比的三维结构（如高度超过5mm的微针阵列、微型树状结构、立体交联的微晶格与支架），突破了传统二维平面打印的束缚。

*   实现结构功能一体化：轻松在三维曲面部件上打印功能性电路或传感器，为航空航天、生物医疗器械领域的创新设计开辟了新道路。

4. 全流程智能化视觉与监控系统

1）功能详述：

*   三级视觉定位系统：全局摄像头（快速识别并定位整个工件），局部高精度摄像头（进行特征点的精确定位），跟踪摄像头（在打印过程中实时追踪喷头与基板的相对位置）。

*   实时过程监控模块：可对打印过程进行实时视频监控与全程录像，便于后续工艺回溯与问题分析。

*   液滴通量监测：实时监测气溶胶液滴的通量与稳定性，为工艺优化提供量化数据。

2）核心优势：

*   实现“所见即所得”的精准打印：视觉系统确保打印起始点与路径的绝对准确，大幅提升复杂工件打印的良品率。

*   赋能工艺研发与质量控制：全过程记录功能为科研提供数据支撑，助力建立稳定、可重复的工艺窗口。

5. 智能化软件与数字孪生控制平台

1）功能详述：

*   智能路径规划引擎：支持导入.dxf等通用设计文件格式，并可自动生成和优化图形内部的填充轨迹，智能规避空行程。

*   全参数数字化控制：用户可自由设置并保存所有运动参数（速度、加速度）、打印参数（雾化功率/压力、鞘气流量、温度）等，形成可一键调用的“工艺配方”。

*   可视化仿真功能：在实际打印前，软件可进行运行轨迹的全路径预览与顺序编辑，模拟整个打印过程，有效规避路径冲突与设计错误。

2）核心优势：

*   极大降低操作门槛：直观的人机交互界面将复杂的工艺参数管理变得简单高效。

*   实现制造过程的数字化孪生：通过在虚拟环境中预先验证和优化整个打印任务，节约宝贵的实验时间和材料成本。

6. 高度模块化与可扩展的打印引擎

1）功能详述：

*   双模式雾化源：

超声雾化模块：频率1.7MHz，功率可调，适用于低粘度、对剪切力敏感的材料（如生物分子）。

气动雾化模块：采用数控或手动稳压，适用于高粘度、高固体含量的浆料（如陶瓷、电池材料）。

*   模块化打印头：支持快速更换不同孔径（200μm, 300μm, 500μm，可扩展至100μm和700μm）的喷嘴，并可扩展至双喷头甚至多喷头打印，实现多材料异质集成。

*   辅助系统集成：设备提供全套气源解决方案（正压/负压泵、储气罐）和基底加热、按需负压固定系统，确保打印环境的稳定与可控。

2）核心优势：

*   确保稳定可控的打印环境。

*   支持灵活配置，适应多样化应用场景。

三、应用领域场景

*   高端电子与柔性光电：5G/6G毫米波天线、柔性OLED透明电极、可穿戴健康监测传感器、薄膜晶体管（TFT）、嵌入式电阻/电容。

*   先进能源与储能器件：燃料电池电极、钙钛矿太阳能电池栅线、微型超级电容器、固态电池三维电解质架构、无线充电线圈。

*   前沿生物医学工程：个性化药物递送微针贴片、高灵敏度生物诊断芯片、神经电极、组织工程支架、类器官芯片。

*   航空航天与国防科技：机翼共形天线、结构健康监测传感器、雷达吸波超材料、无人机微电路修复、抗电磁干扰（EMI）屏蔽涂层。

*   科研与微纳加工：MEMS/NEMS器件、微流控芯片、光子晶体、超表面、新材料（如石墨烯、MXene）的图案化与性能研究。

四、结论：您的下一代创新制造平台

气溶胶喷射打印系统（WE-Aerosol System）不仅仅是一台设备，更是一个开放、智能、精准的综合性创新平台。其无与伦比的材料宽容度、逼近极限的制造精度、真正的三维加工能力以及全流程的智能化控制，共同构成了其核心竞争优势。无论您是致力于前沿探索的科研人员，还是专注于突破“卡脖子”工艺的工程师，该设备都能为您提供从idea到prototype的最强大技术支撑，助您将最具颠覆性的想法变为现实。
